HERMLE C50 U dynamic 2009
- Condición: usado
- publicado: 16/10/2025
- 25IND47724
Datos técnicos
- Condición: usado
- Año: 2009
- Recorrido del eje X: 0/1000 mm
Descripción

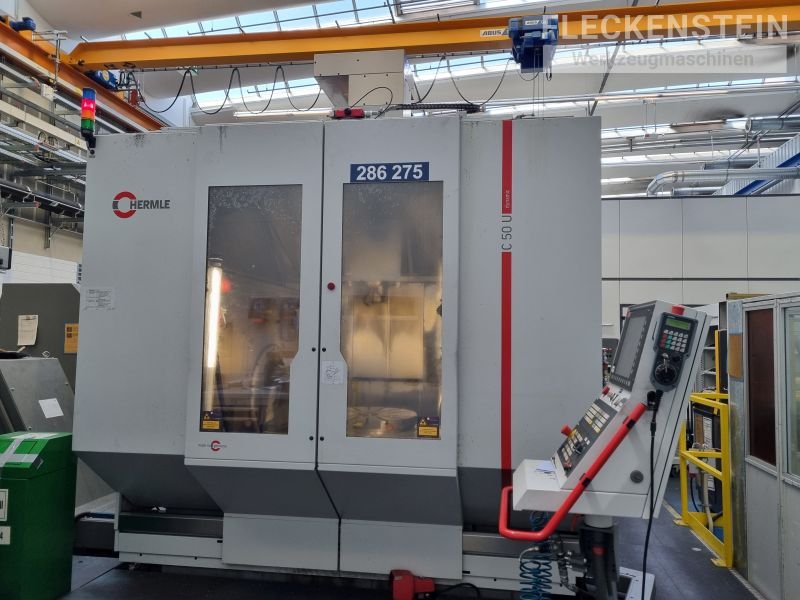

Centro de mecanizado CNC de 5 ejes HERMLE C50 U dynamic HEIDENHAIN iTNC 530, año de fabricación: 2009

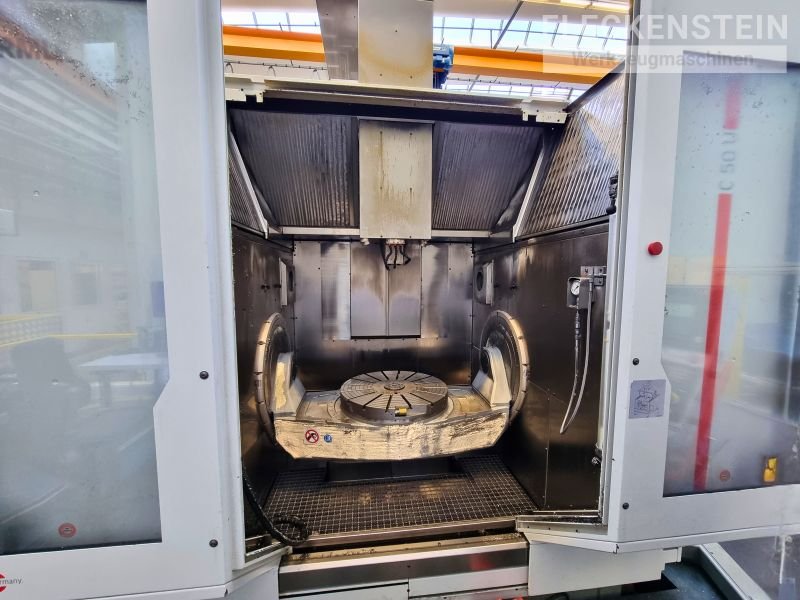

Área de trabajo
Eje X (horizontal): 1000 mm
Eje Y (transversal): 1150 mm
Eje Z (vertical): 750 ...
Centro de mecanizado CNC de 5 ejes HERMLE C50 U dynamic HEIDENHAIN iTNC 530, año de fabricación: 2009
Área de trabajo
Eje X (horizontal): 1000 mm
Eje Y (transversal): 1150 mm
Eje Z (vertical): 750 mm
Distancia de la punta del husillo a la mesa: 950 mm
Recorrido en Y desde el centro de la mesa: +500 / -600 mm
Diámetro máximo de la pieza: Ø 1000 mm
Altura máxima de la pieza: 810 mm

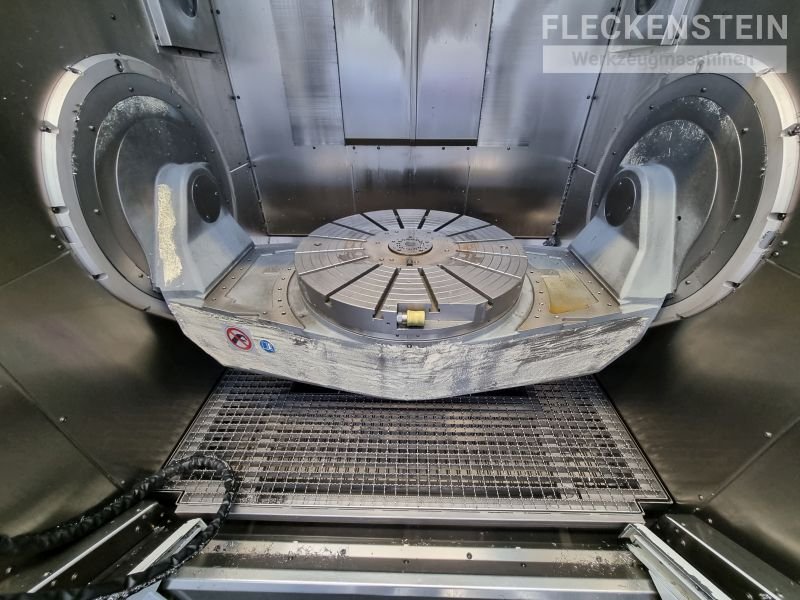

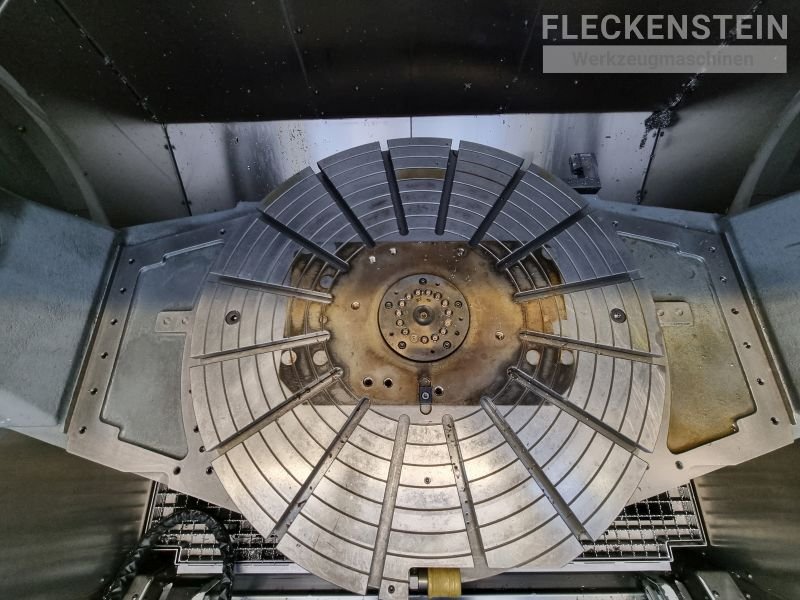

Mesa giratoria NC
Mesa giratoria basculante NC con rodamientos en ambos lados de la bancada y accionamiento tándem en el eje A.
La mesa giratoria, de accionamiento directo y sin mantenimiento, funciona sin holgura. El accionamiento giratorio del eje C con motor de par de Hermle (tipo SRT D700) está refrigerado por agua.
Diámetro de la superficie de sujeción: 700 mm
Carga máxima de la mesa: 2000 kg
Círculo de interferencia: 1310 mm
Número de ranuras en T (radiales): 16 unidades (14 H7)
Rango de rotación del eje C: 360 grados
Par de sujeción del eje C: 10 000 Nm (hidráulico)
Par de retención del eje C: 1190 Nm
Rango de giro del eje A (+100/-130) grados
Par de retención del eje A: 9130 Nm (control de posición permanente)
Paso giratorio: 15 veces
Husillo de fresado KESSLER
Máx. Potencia (100 % ED): 17,5 kW a 1550 rpm
Par máximo continuo (100 %): 108 Nm
Velocidad del husillo: 20 - 18 000 rpm
Portaherramientas HSK-A63
Diámetro máximo de la herramienta: Ø 160 mm
Diámetro del husillo en el rodamiento delantero: Ø 70 mm

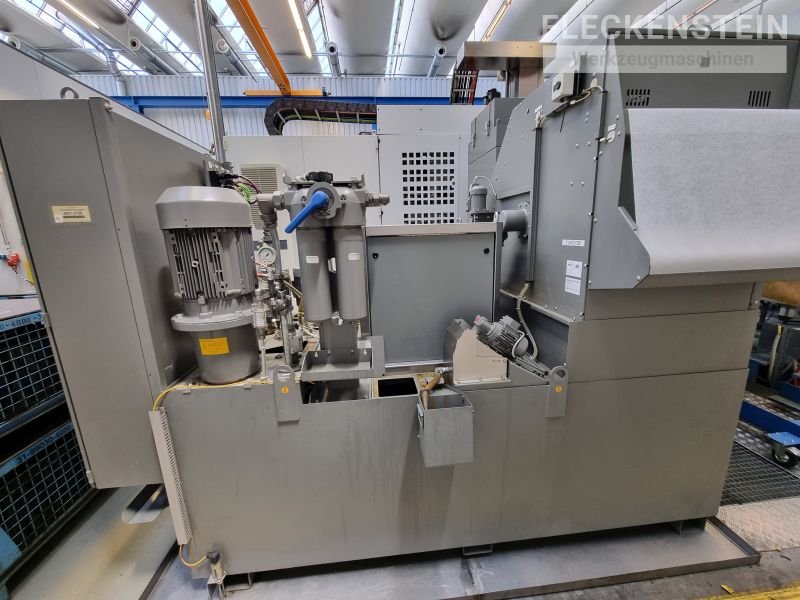

Refrigeración interna de alta presión: 80 bar
Área de trabajo
Eje X (horizontal): 1000 mm
Eje Y (transversal): 1150 mm
Eje Z (vertical): 750 mm
Distancia de la punta del husillo a la mesa: 950 mm
Recorrido en Y desde el centro de la mesa: +500 / -600 mm
Diámetro máximo de la pieza: Ø 1000 mm
Máx. Altura de la pieza: 810 mm
Almacén y cambiador de herramientas
Número de posiciones de herramienta: 60
Portaherramientas HSK-A63
Longitud máxima de la herramienta: 430 mm
Diámetro máximo de la herramienta: Ø160 mm
Peso máximo de la herramienta: 15 kg
Carga total máxima: 480 kg
DIN / Forma: DIN 69063
