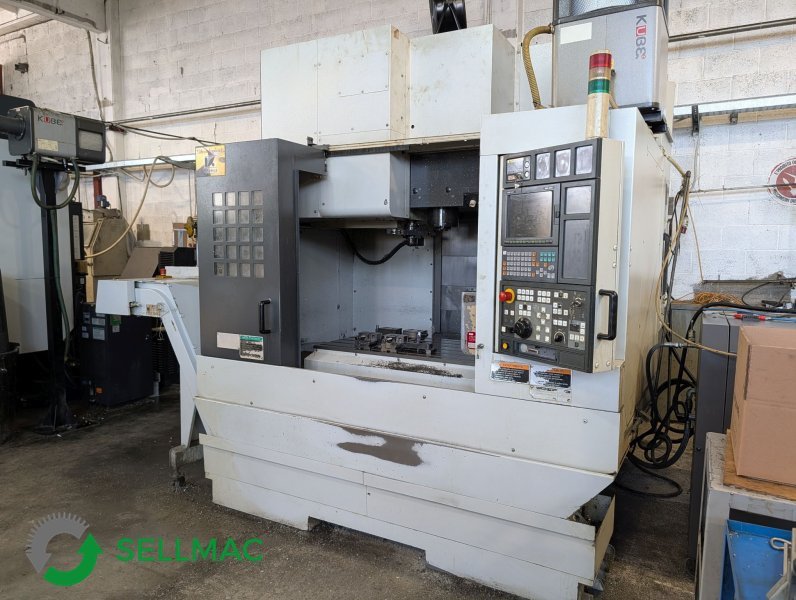

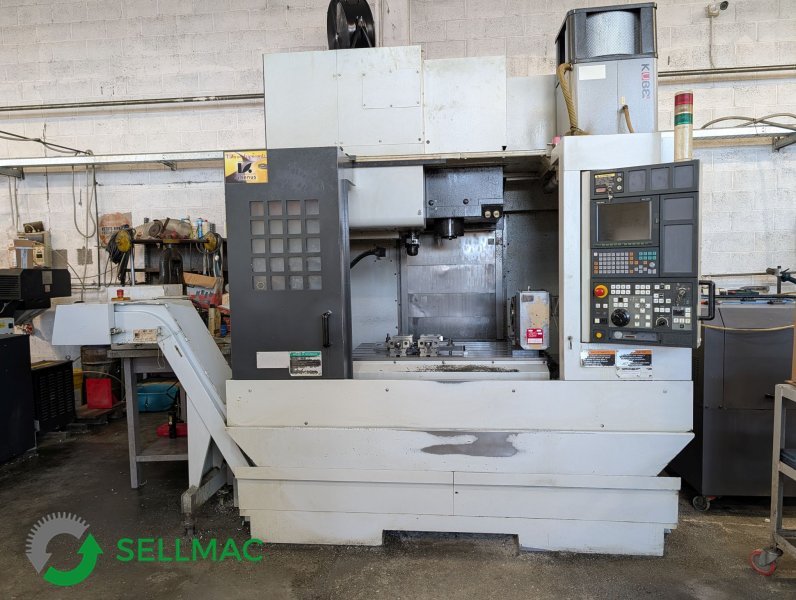

MORI SEIKI NV 5000 Alpha 1A/40 2006
- Condición: usado
- publicado: 23/04/2026
- 26IND48965
Datos técnicos
- Condición: usado
- Año: 2006
Descripción
CNC MSX-501 (MAPPS-M Conversacional)
CARACTERÍSTICAS
1. CAPACIDAD DE TRABAJO Y RECORRIDOS
• Recorrido del eje X: 800 mm
• Recorrido del eje Y: 510 mm
• Recorrido del eje Z: 510 mm
• Distanc ...
CNC MSX-501 (MAPPS-M Conversacional)
CARACTERÍSTICAS
1. CAPACIDAD DE TRABAJO Y RECORRIDOS
• Recorrido del eje X: 800 mm
• Recorrido del eje Y: 510 mm
• Recorrido del eje Z: 510 mm
• Distancia entre la mesa y el extremo del husillo: 150 - 660 mm

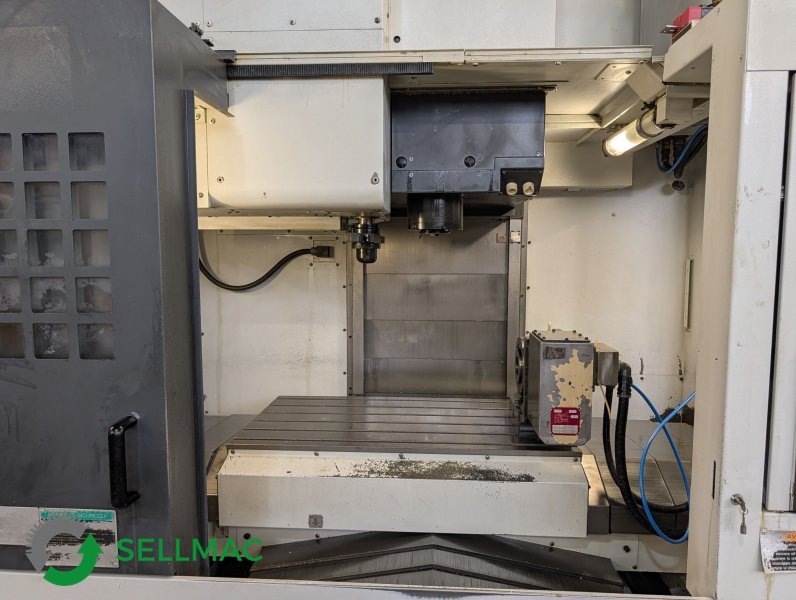

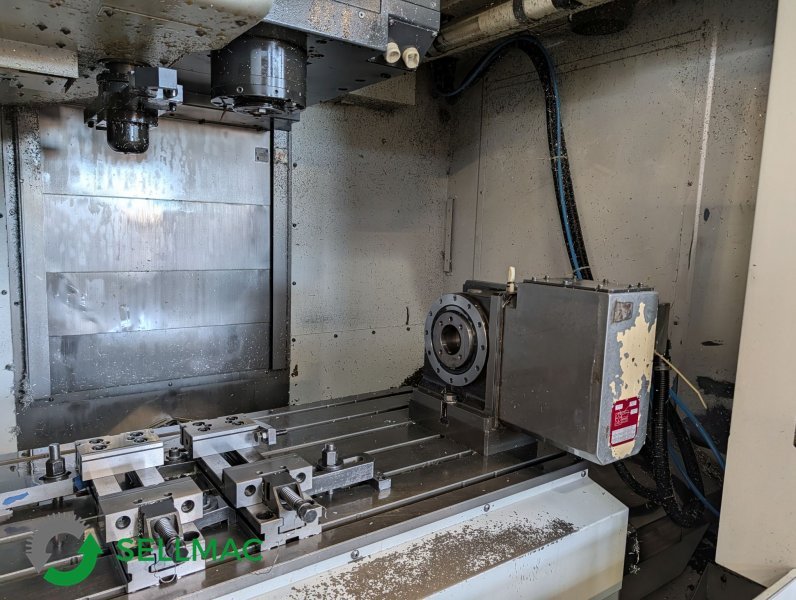

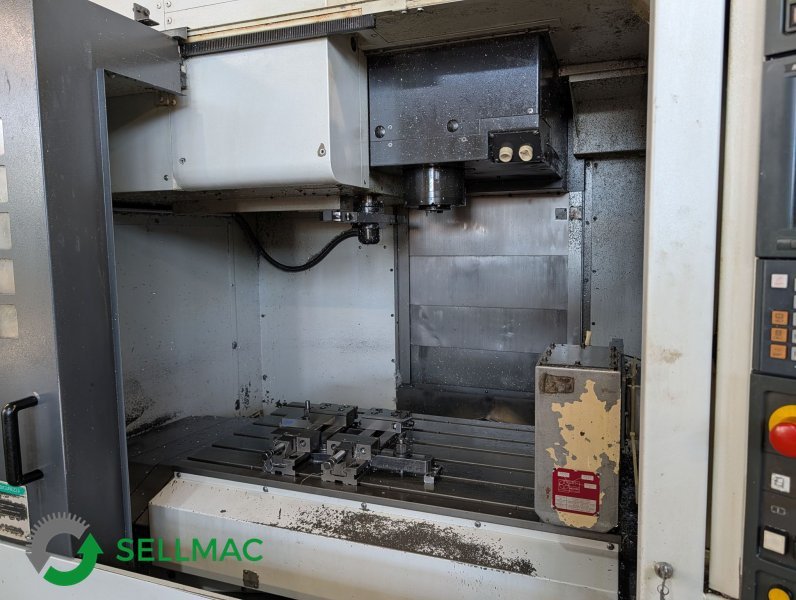

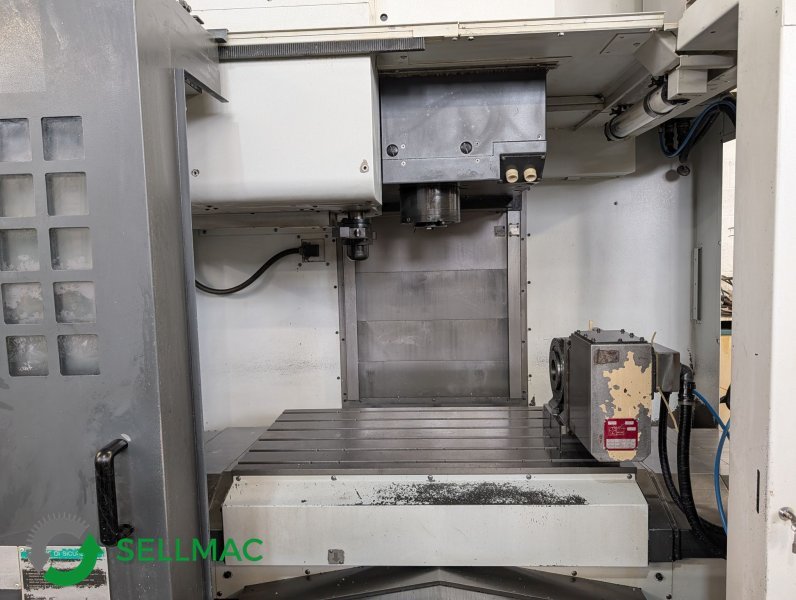

2. MESA
• Dimensiones de la mesa: 1100 x 600 mm
• Capacidad de carga máxima: 1000 kg
• Configuración: 6 ranuras en T de 18 mm

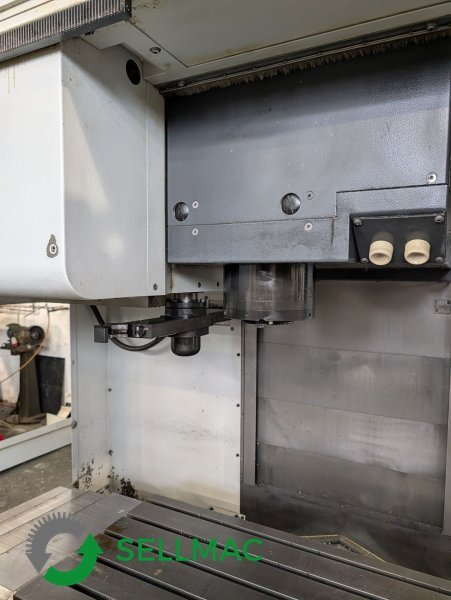

3. HUSILLO
• Velocidad de rotación: 14 000 rpm
• Montaje del husillo: MAS BT-40 (cono 7/24 n.º 40)
• Diámetro interior del rodamiento: 65 mm
• Potencia del motor (30 min/continuo): 22 / 18,5 kW
• Refrigeración: Refrigerador para husillo incluido
4. AVANCES Y PRECISIÓN
• Avance rápido: 42 000 mm/min
• Avance por pasos: 0 - 1260 mm/min
• Precisión de posicionamiento: 0,005 mm (en todo el recorrido)
• Repetibilidad de posicionamiento: ± 0,001 mm
5. CAMBIO DE HERRAMIENTA (ATC)
• Capacidad del cargador: 30 posiciones
• Tipo de portaherramientas: MAS BT-40 (vástago de tracción de 90°)
• Diámetro máximo de la herramienta: 80 mm (125 mm con posiciones adyacentes vacías)
• Longitud máxima de la herramienta: 300 mm
• Peso máximo de la herramienta: 8 kg
• Tiempo de cambio de herramienta (de viruta a viruta): 2,6 segundos (1,0 s de herramienta a herramienta)

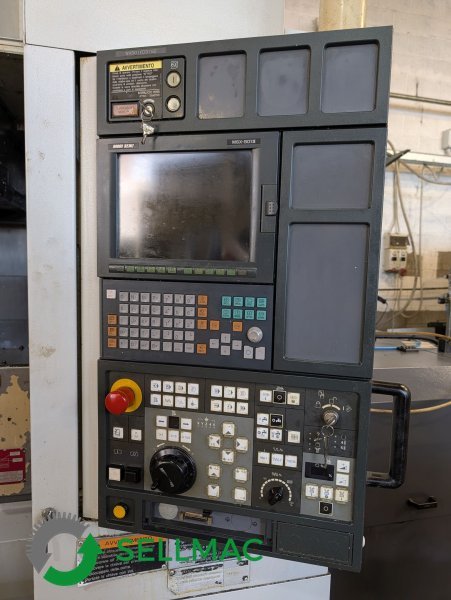

6. CARACTERÍSTICAS CNC (Mori Seiki MSX-501)
• Monitor: Matriz activa TFT a color de 10,4"
• Memoria de programas: 320 m (63 programas grabables)
• Funciones principales: o Control de perfil 2D de alta velocidad mediante anticipación (G08)
o Roscado sincronizado (roscado rígido)
o Interpolación helicoidal
o Monitor de carga (gestión de la fuerza de corte)
o Interfaces estándar RS-232-C y PCMCIA
7. DIMENSIONES, PESO Y CONSUMO DE ENERGÍA
• Altura de la máquina: 2603 mm
• Área de instalación: 2788 x 2710 mm
• Peso de la máquina: 6960 kg
• Potencia eléctrica instalada: 50,5 kVA
• Capacidad del depósito de refrigerante: 275 litros
8. EQUIPO Y ACCESORIOS INCLUIDOS
• Evacuador. Eliminación de virutas: Transportador lateral izquierdo.

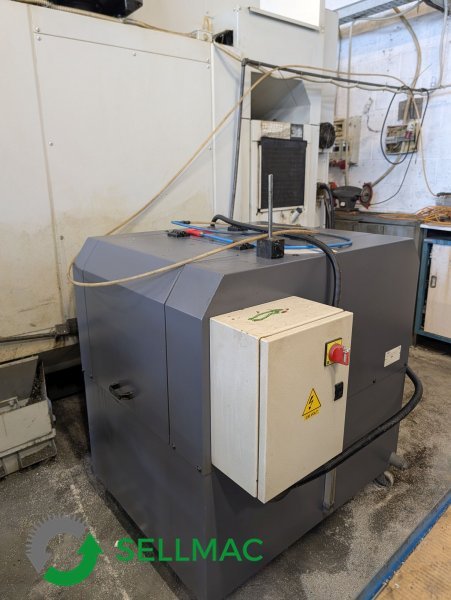

• Refrigeración: Interfaz de refrigeración a través del husillo (Tipo B) con bomba de alta presión adicional (50 atm) y doble filtro.
• Sistema de limpieza: Neumático.
• Señalización: Indicador luminoso y alarma sonora de fin de ciclo
• Transformador: Incluido (380 V/50 Hz > 200 V/60 Hz)
La máquina se suministra con manuales, certificados de prueba y declaración CE.
Todos los datos técnicos mostrados son orientativos y están sujetos a cambios sin previo aviso; por lo tanto, no deben considerarse vinculantes.
Cumple con la normativa CE
