OMN TR 450 1995
- Condición: usado
- publicado: 18/06/2026
- 26IND49272
Datos técnicos
- Condición: usado
- Año: 1995
Descripción

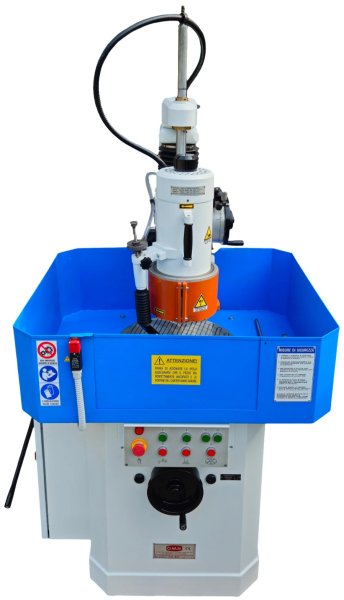

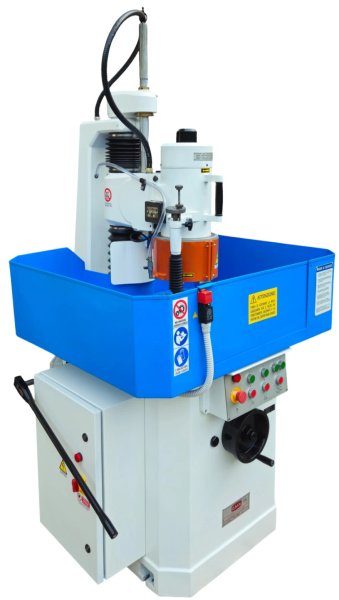

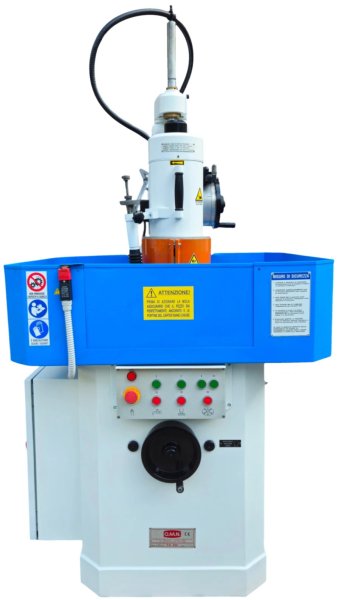

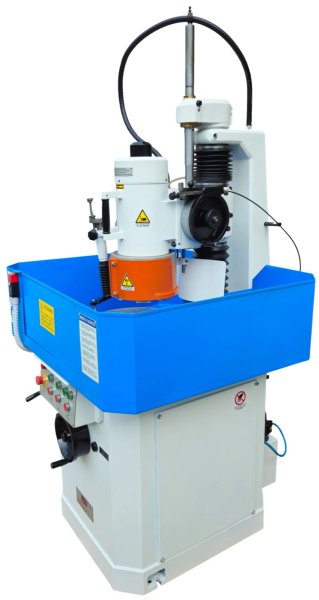

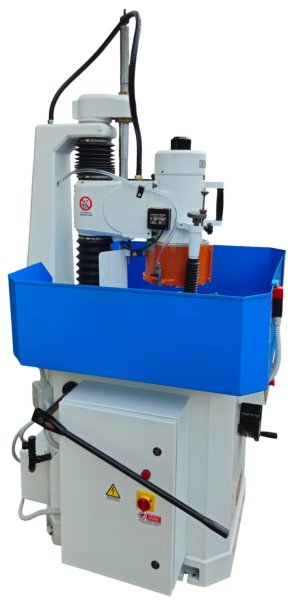

Rectificadora de mesa rotativa automática
Modelo O.M.N. T.R. 450
Máquina con certificación CE, fabricada íntegramente en Italia, reacondicionada y conforme a la normativa, incluye mandril magnét ...
Rectificadora de mesa rotativa automática
Modelo O.M.N. T.R. 450
Máquina con certificación CE, fabricada íntegramente en Italia, reacondicionada y conforme a la normativa, incluye mandril magnético y accesorios, y manual de usuario.
Esta rectificadora de mesa rotativa automática incluye de serie todos los accesorios necesarios para obtener superficies extremadamente lisas con la máxima precisión. Un motor de dos velocidades, con reductor de engranajes y variador de velocidad, controla la rotación de la mesa, ofreciendo velocidades variables de 2 a 17 rpm.
Esta amplia gama de opciones permite programar velocidades específicas según la dureza del material. El cabezal de rectificado avanza rápidamente, a 1 mm por revolución, mediante un volante graduado. Un mando de trinquete permite ajustar la velocidad de avance micrométrico automático, que puede configurarse en 0,01, 0,02, 0,03 o 0,04 mm por pulso.
La velocidad de avance se detiene automáticamente en cero al ajustarse a 0,01 mm por pulso. Esta velocidad se sincroniza con la velocidad de rotación de la mesa.
Esta rectificadora de mesa rotativa automatizada es adecuada para rectificar superficies con un diámetro máximo de 460 mm y superficies de corona circular con un diámetro máximo de 500 mm. La alineación perfecta de la rectificadora se puede restablecer ajustando los tornillos de ajuste, lo que garantiza resultados de alta calidad a lo largo del tiempo.
Características principales: BASE DE HIERRO FUNDIDO para mantener la estabilidad geométrica de la máquina.
COLUMNA DE HIERRO FUNDIDO CROMADO DE GRAN GRADO, protegida por fuelles, soportada por cuatro rodamientos de precisión ajustables y de dimensiones generosas para este tipo de rectificadora de mesa rotativa automatizada.
Motor trifásico, refrigerado por aire mediante una doble camisa, para evitar el sobrecalentamiento del motor de la rectificadora durante el funcionamiento continuo y mantener una temperatura constante del cigüeñal y los rodamientos.
Eje endurecido, rectificado y equilibrado dinámicamente, soportado por rodamientos de bolas de precisión de tamaño generoso para este tipo de rectificadora de mesa rotativa automatizada y autoajustable con resortes para precargar la holgura y absorber la dilatación térmica.
TORNILLO DE TRASLACIÓN VERTICAL soportado por rodamientos de bolas opuestos y ajustables, con un movimiento diseñado para mantener la zona de trabajo de la muela libre de obstrucciones y evitar la acumulación de polvo en este modelo de rectificadora de mesa rotativa automatizada.
Fuelle metálico para una mayor protección del tornillo de traslación vertical de la rectificadora.
Tuercas de bronce opuestas para compensar el desgaste del tornillo de traslación vertical de la rectificadora de mesa rotativa automatizada.
PASADORES DE RECTIFICACIÓN ubicados en la base de la columna, en el soporte de la columna y en el motor de la muela, que ayudan a realinear la rectificadora, logrando superficies paralelas duraderas.

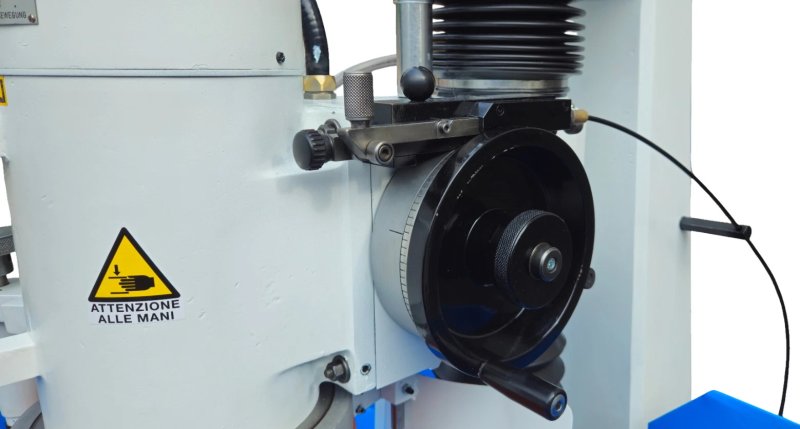

VOLANTE DE RECTIFICADO, soportado por tres rodamientos y acoplado al tornillo mediante un par de engranajes helicoidales, equipado con un tambor graduado, soportado por un cojinete de empuje, para programar el descenso automático del motor de la muela. Maneta de trinquete para avance micrométrico automático y programable de 0,01 – 0,02 – 0,03 – 0,04 mm por pulso, con parada en cero si la velocidad de remoción se programa a 0,01 mm por pulso.
Superficies de apoyo para aprovechar al máximo la altura de trabajo de la muela abrasiva y sujetar piezas no magnéticas y accesorios como el plato magnético y el plato autocentrante.
Controles de baja tensión, protección, luz indicadora y todos los requisitos de seguridad y cumplimiento normativo para este tipo de rectificadora de mesa rotativa automatizada.
Las empuñaduras, formas y dimensiones de la rectificadora de mesa rotativa automatizada están diseñadas para cumplir con las recomendaciones ergonómicas actuales.
Equipamiento estándar
Porta-segmentos con segmentos
Diagrama del plato magnético Columna cromada de 445 mm de espesor
Unidad de afilado de diamante semiautomática
Sistema de refrigeración
Descenso automático del motor de la muela abrasiva
Variador de velocidad de la mesa
Manual de instrucciones
Llaves de servicio
Especificaciones técnicas
Superficie máxima de rectificado ø 460 mm
Superficie útil de la base ø 450 mm
Distancia entre la muela abrasiva y la base (sin plato magnético) 300 mm
Columna de hierro fundido ø 115 mm
Fuelle de protección de metal/goma para tornillos/columna
Columna de hierro fundido cromada de gran espesor incluida
Avance rápido por giro del volante: 1 mm
Avance micrométrico: 0,01 ÷ 0,04 mm
Avance automático sincronizado con la velocidad de la mesa incluido
Unidad de afilado de diamante semiautomática incluida
Velocidad del motor de la muela abrasiva: 2800 rpm
Portaángulos abrasivos incluidos, ø 230 mm
Velocidad de la mesa con reductor de engranajes y variador de velocidad: 2 ÷ 17 rpm
Motor de la muela abrasiva Potencia: 3,6 kW (5,5 CV)
Potencia del motor de la mesa giratoria: 0,37 kW (0,55 CV)
Potencia de la bomba eléctrica: 0,06 kW

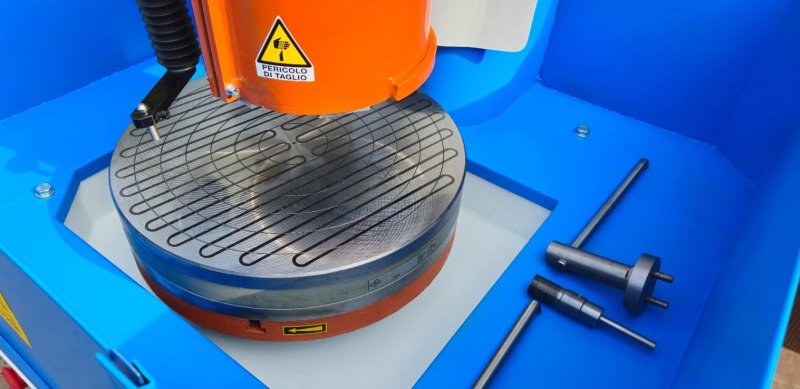

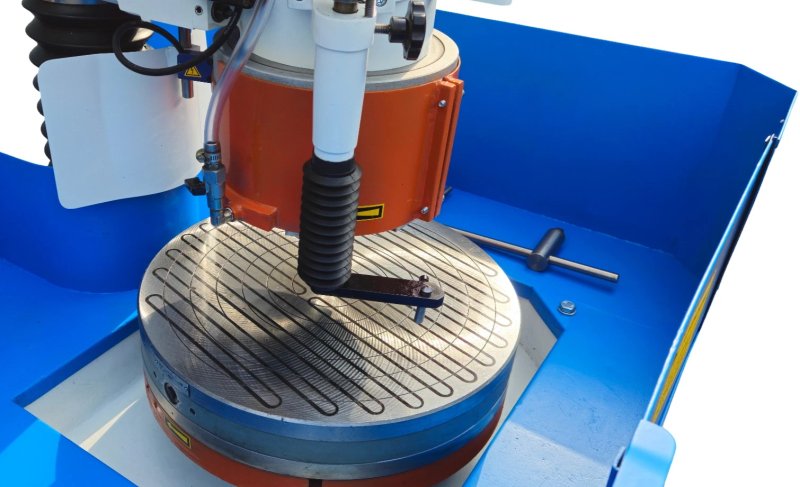

Plato magnético opcional, ø 450 mm
Ancho x profundidad de la máquina: 1120 x 1200 mm
Altura máxima/mínima de la máquina: 2150/2070 mm
Peso neto: 750 kg
Laboral
Revisado
Cumple con la normativa CE
Modernizado
