ESAB SUPRAREX 3100 2020
- Condición: usado
- publicado: 26/06/2026
- 26IND49314
Datos técnicos
- Condición: usado
- Año: 2020
Descripción

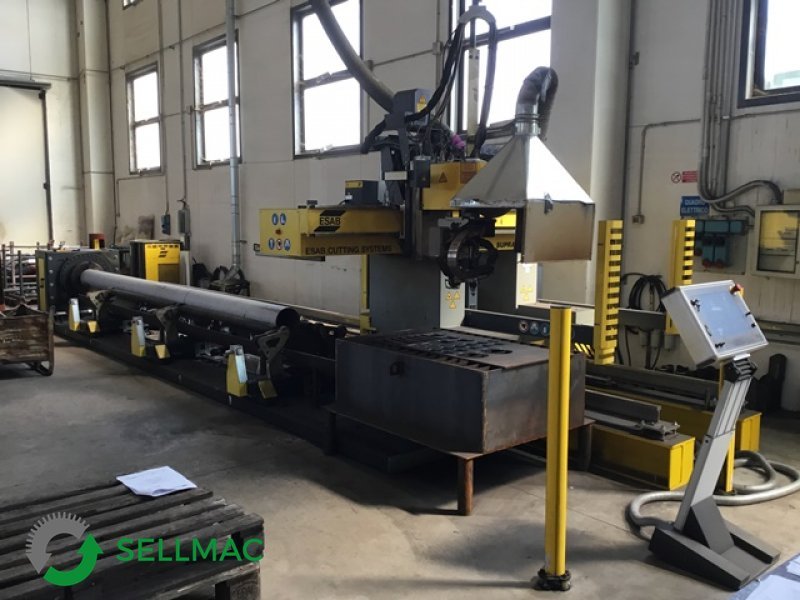

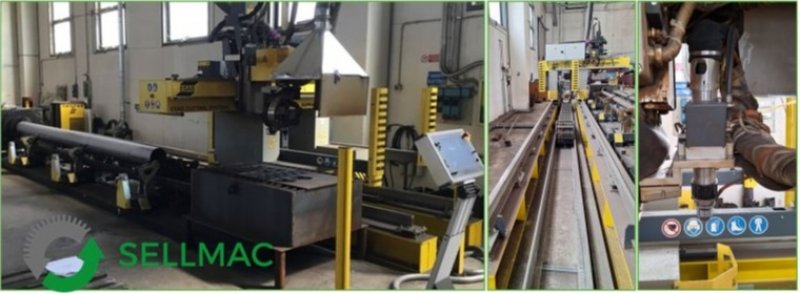

Máquina CNC de corte de tubos con plasma de alta definición
Modelo ESAB SUPRAREX 3100
Año 2020
Fabricante: ESAB
Modelo SUPRAREX 3100
CARACTERÍSTICAS
Longitud máxima del tubo: 8000 mm
Diámetro ...
Máquina CNC de corte de tubos con plasma de alta definición
Modelo ESAB SUPRAREX 3100
Año 2020
Fabricante: ESAB
Modelo SUPRAREX 3100
CARACTERÍSTICAS
Longitud máxima del tubo: 8000 mm
Diámetro mínimo del tubo: 100 mm
Diámetro máximo del tubo: 750 mm
Espesor mínimo del tubo: 3 mm
Espesor máximo del tubo: 20 mm
Corte biselado en V e Y
La máquina SUPRAREX SXE3100 consta de:

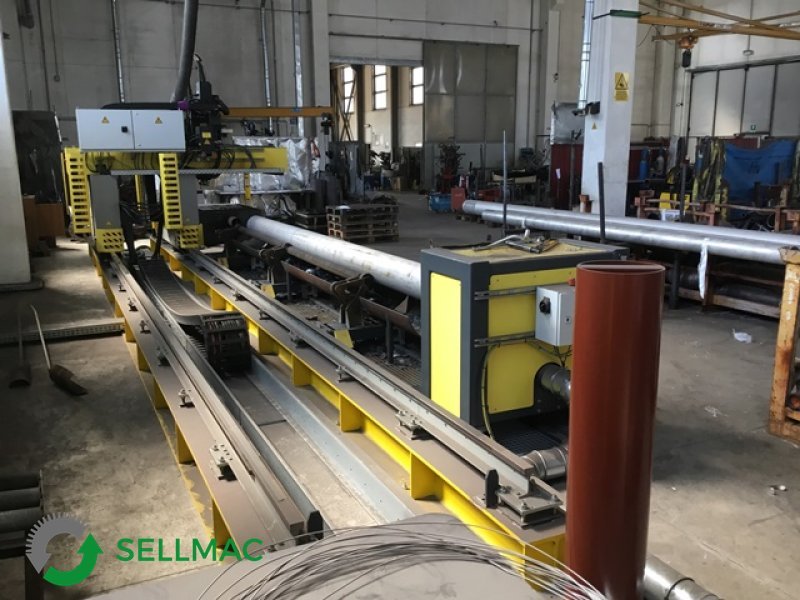

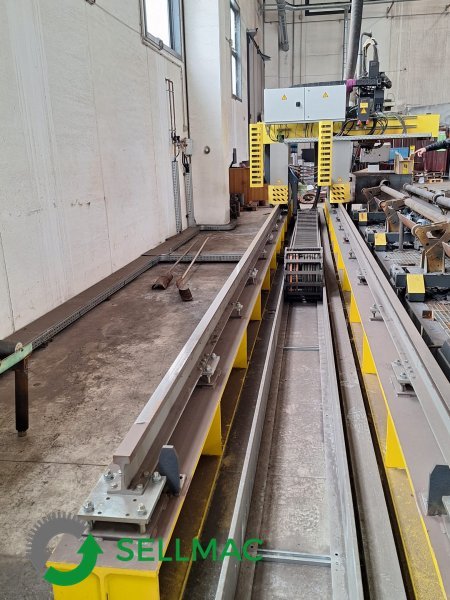

Un cuerpo principal equipado con guías longitudinales y transversales fabricadas con sistemas de cremallera y piñón de precisión y motores sin escobillas. El eje X, con una longitud de guía de 11 000 mm, está equipado con motores duales.

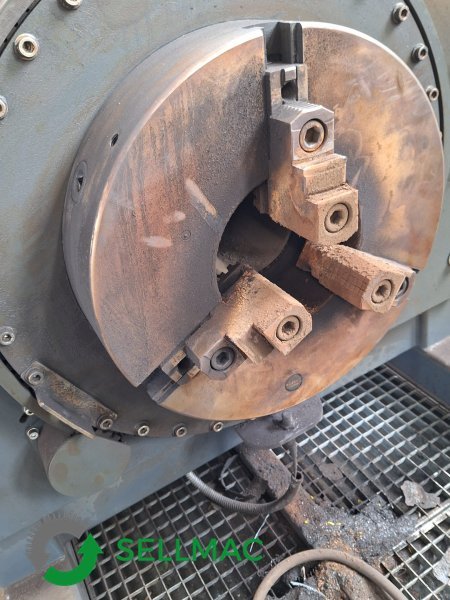

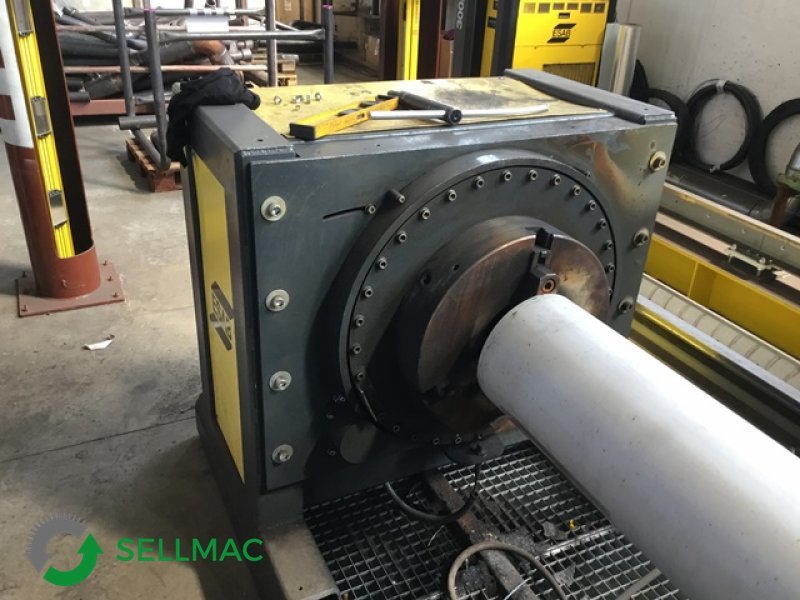

Un husillo de ejes sincronizados para el corte de tubos.

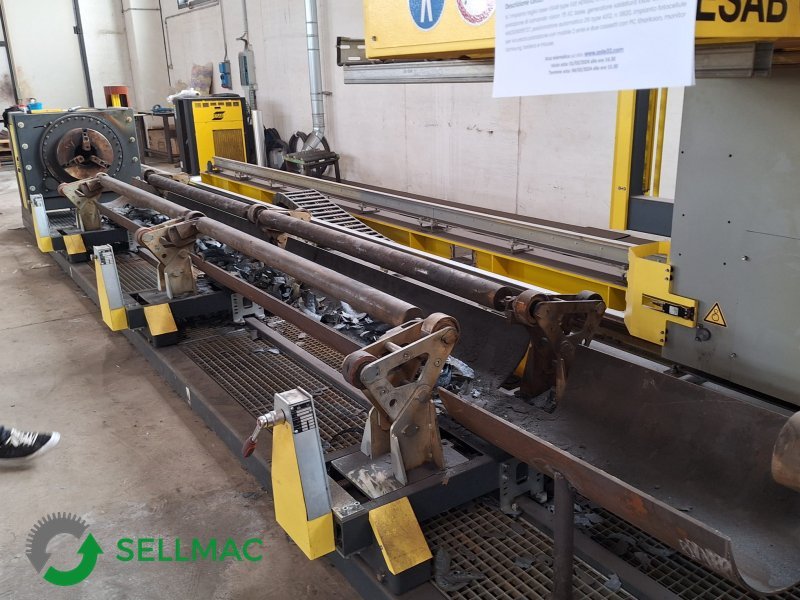

Tres carros de soporte de tubos, posicionados manualmente mediante un tornillo trapezoidal.
Un carro para un generador de plasma ESAB iSerie300 con una potencia máxima de 300 A.

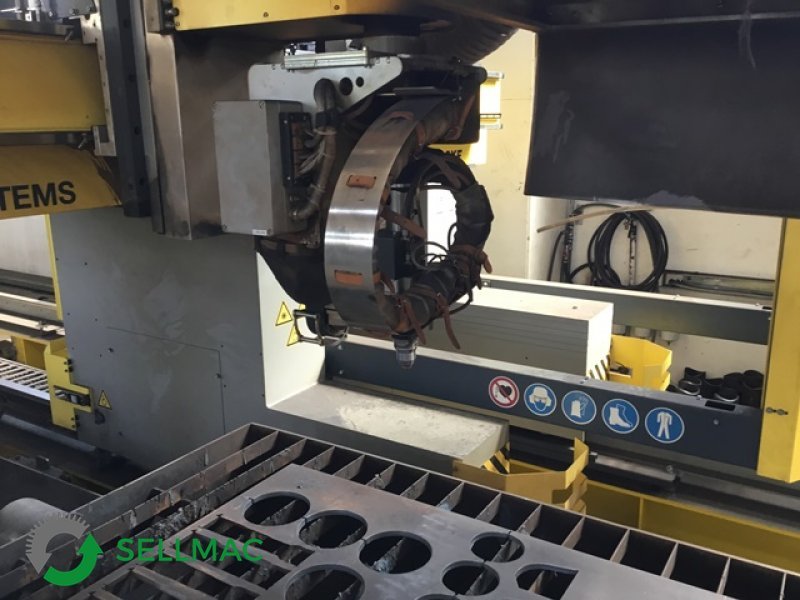

Unidad de corte biselado VBA WRIST n.° 1 con las siguientes características:
• Rotación ± 540°
• Ajuste del ángulo de bisel ± 60°
• Ángulo de corte biselado ± 45°
• Velocidad máxima de inclinación 38°/s
• Velocidad de posicionamiento del eje Z 4000 mm/s
• Control tangencial durante el corte
• Opción de biselado en V o Y
• Sistema de protección en caso de colisión de la antorcha de plasma
• Control de altura de la antorcha bajo tensión de arco
• Control de altura de la antorcha con palpador para cortes biselados

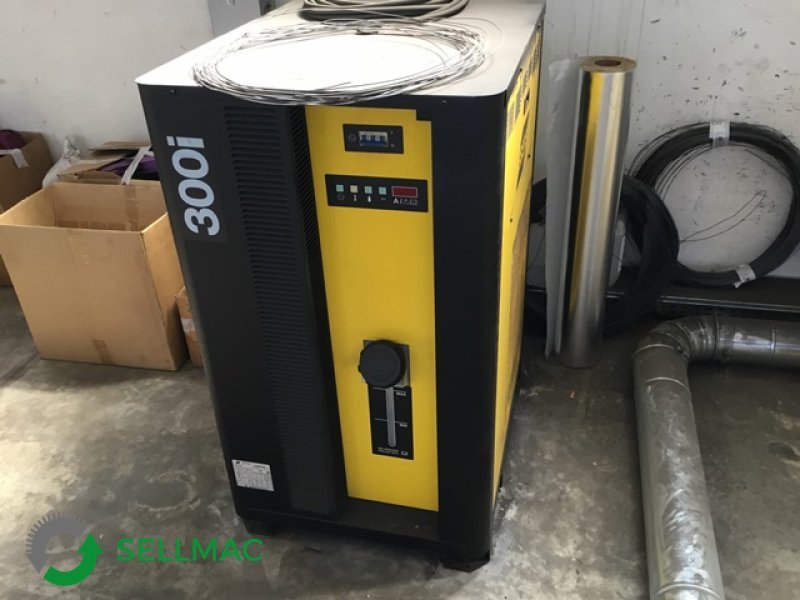

Fuente de alimentación de plasma iSeries300i n.° 1 con las siguientes características:
• Corriente nominal de salida: 300 A
• Rango de ajuste de corriente: 5/300 A
• Tensión de salida: 180 V
• Alimentación: 380 V 50/60 Hz
• Ciclo de trabajo a 40 °C: 100 %
• Gas de plasma: Aire/O₂/Ar-H₂/Nósforo
• Gas de protección: Aire/Nósforo/O₂/H₂O
• Peso: 244 kg
• Dimensiones: 1219 x 898 x 1031 mm
1 Sistema de seguridad con fotocélulas
1 Máquina CNC ESAB VISION T5 con monitor táctil a color de 18,5" (compatible con guantes) y aplicación OpWizard para facilitar el uso de la máquina en el corte plano
1 Software de programación ESAB TUBE CUTTING
Accesorio incluido: Mesa de corte plano con listones, dimensiones 1500 x 1000 mm
Máquina suministrada con manuales y certificado de conformidad CE
Todos los datos técnicos mostrados son orientativos y están sujetos a cambios sin previo aviso; por lo tanto, no deben considerarse vinculantes.
Laboral
Cumple con la normativa CE
